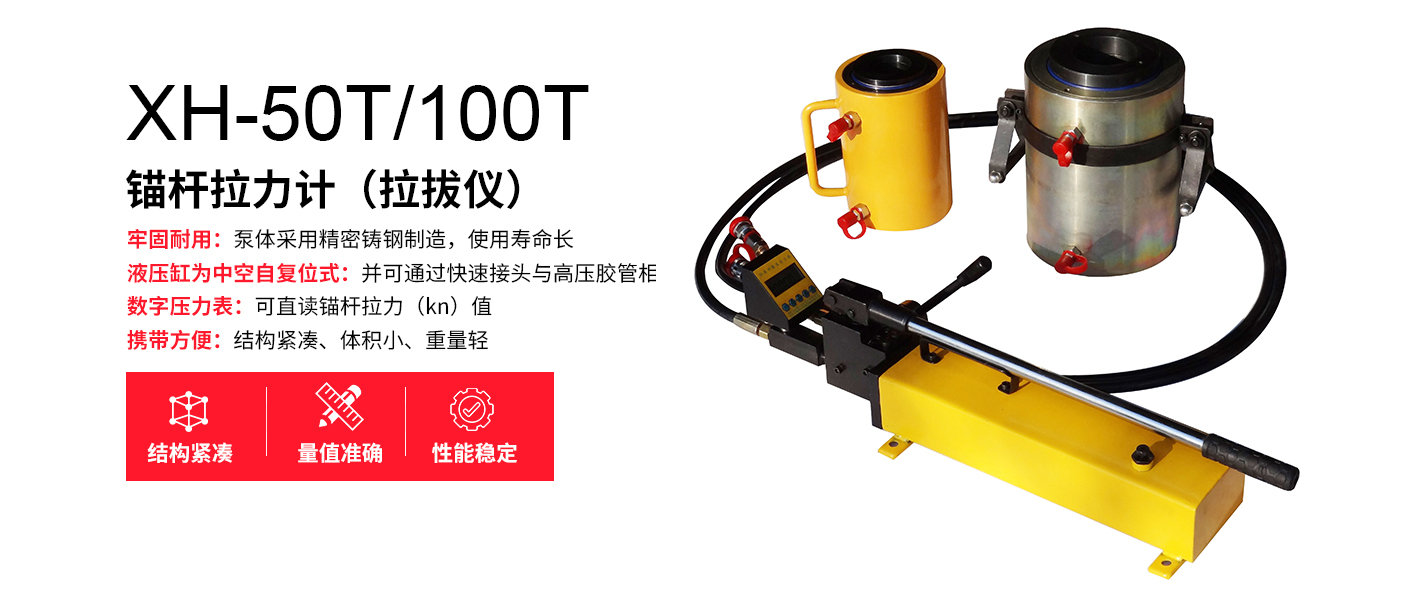

由北京天地星火科技發展有限公司研制生產的XH-50T/60T/80T/100T型錨桿拉力計(拉拔儀)適用于錨桿、錨索、鋼筋、錨栓等錨固體錨固力的檢測,是錨桿施工支護工程質量檢驗必備儀器之一。
該拉力計由手動泵、液壓缸、數字壓力表及高壓膠管等部分組成。泵體采用精鋼制造,使用壽命長。XH系列中空油缸帶有提把并可通過快速接頭與液壓泵快速連接。數顯壓力表讀數直觀,可直讀錨桿拉力(KN)值。該系列拉力計結構緊湊、攜帶方便、體積小、重量輕。拉力計手動泵亦可作為通用小流量高壓油的動力源。

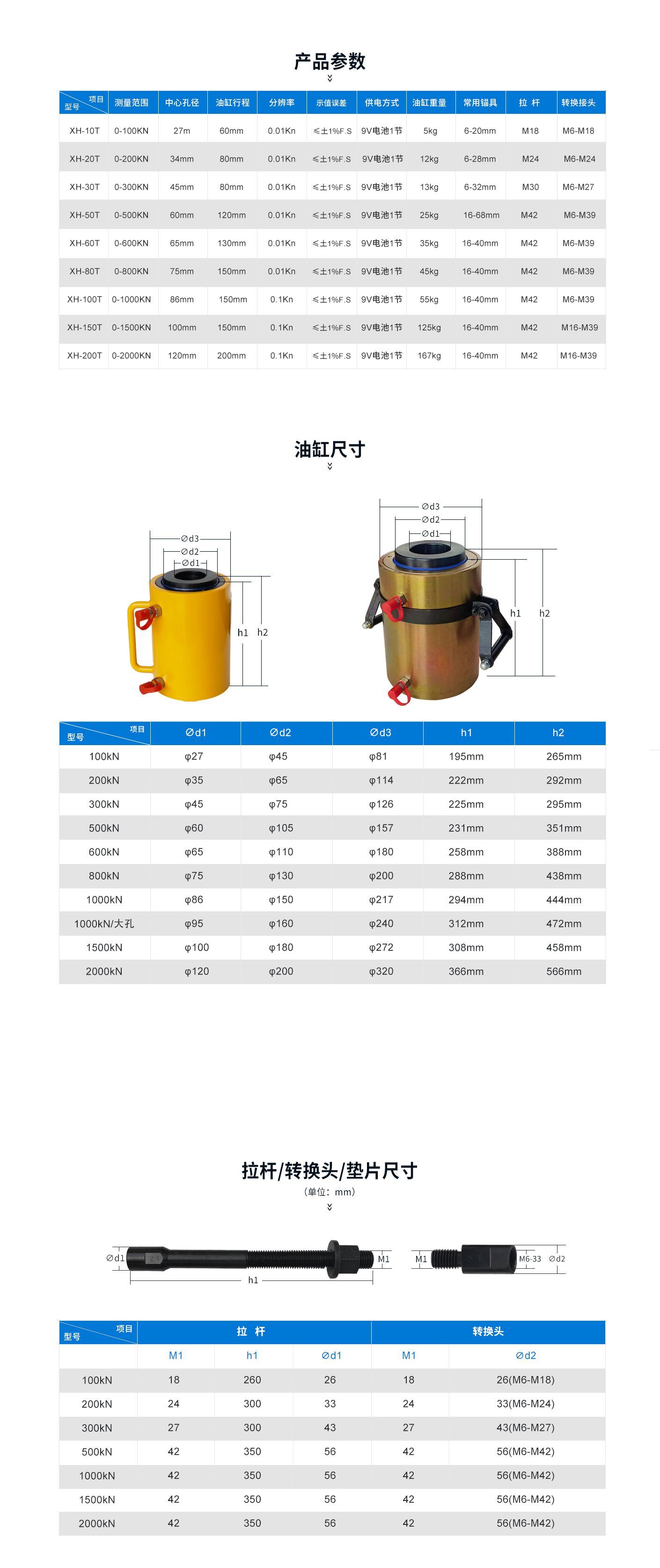

產品型號 | XH-50T | XH-60T | XH-80T | XH-100T | XH-150T | XH-200T | 非標定制 |
測量范圍 | 0-500KN | 0-600KN | 0-800KN | 0-1000KN | 0-1500KN | 0-2000KN | 非標定制 |
中心孔徑 | 60mm | 65mm | 75mm | 85/95mm | 110mm | 120mm | 非標定制 |
油缸行程 | 120mm | 130mm | 150mm | 150mm | 150mm | 150mm | 非標定制 |
分 辨 率 | 0.01KN | 0.01KN | 0.01KN | 0.1KN | 0.1KN | 0.1KN | 非標定制 |
示值誤差 | ≤±1%F.S | ≤±1%F.S | ≤±1%F.S | ≤±1%F.S | ≤±1%F.S | ≤±1%F.S | 非標定制 |
供電方式 | 9V電池1節 | 9V電池1節 | 9V電池1節 | 9V電池1節 | 9V電池1節 | 9V電池1節 | 非標定制 |
油缸重量 | 25KG | 35KG | 46KG | 58KG | 110KG | 130KG | 非標定制 |
常用錨具 | 16-40mm | 16-40mm | 16-40mm | 16-40mm | 16-40mm | 16-40mm | 非標定制 |
拉 桿 | M42 | M42 | M42 | M42 | M42 | M42 | 非標定制 |
轉換接頭 | M16-M39 | M16-M39 | M16-M39 | M16-M39 | M16-M39 | M16-M39 | 非標定制 |
錨桿拉力計(拉拔儀)的工作原理是:當千斤頂中心孔套住被測桿件后,選用合適的夾具夾住被測桿件露出中心孔的部分;在壓力泵的液壓力的作用下,油壓通過油管傳遞至千斤頂缸體之后,活塞桿頂住專用夾頭向外運動;壓力直接作用在錨具外殼上,再傳遞至夾片,夾片受力后卡緊被測桿件,最終促使桿件受到向外的拉拔力;此時壓力泵上的壓力表顯示出所對應的受力(kN)值,即反應出被測桿件所受拉拔力的大小。
上述桿件若為鋼筋,既可測知鋼筋所受錨固力的大小。拉力計在完成檢測后,需用人工以較小的力晃動、振動的方法卸下錨具,才可方便地卸下拉拔用千斤頂。
1.根據用戶(業主、質監、承包方等)要求,結合工程情況,選定抽樣檢測點,確定合格拉力值,分組檢測的使用方案,以備正確的實施相應的檢測任務;
2.檢測前,必須對拉拔儀進行系統標定、檢驗,保證現場檢測數據的真實、可靠;
3.抽檢之前,應對具體操作者作出技術交底,統一檢測方法,以便準確完成相應的實際操作;
4.經委托方認定后,即可實施具體的錨固力拉拔檢測;
5.操作人員1-2名既可。


主要技術參數
| 型號主要參數 | XH-50T | XH-60T | XH-80T | XH-100T | ||
| 手 動 泵 | 工作壓力/MPa | 高壓 | 63 | |||
| 低壓 | 2(可調) | |||||
| 流量/ml/次 | 高壓 | 2.3 | ||||
| 低壓 | 14.5 | |||||
| 最大手壓力/N | 500 | |||||
| 貯油量/L | 3 | |||||
| 質量/kg | 12 | |||||
| 液壓缸 | 工作能力/kN | 500 | 600 | 800 | 1000 | |
| 拉力行程/mm | 120 | 120 | 120 | 150 | ||
| 中心孔徑/mm | 60 | 65 | 75 | 85 | ||
| 質量/kg | 26 | 33 | 42 | 56 | ||
| 數字壓力表 | 測量范圍/kN | 0~500 | 0~600 | 0~800 | 0~1000 | |
| 電源/V | 9V電池 | |||||
| 質量/kg | 0.44 | |||||
配件與保修

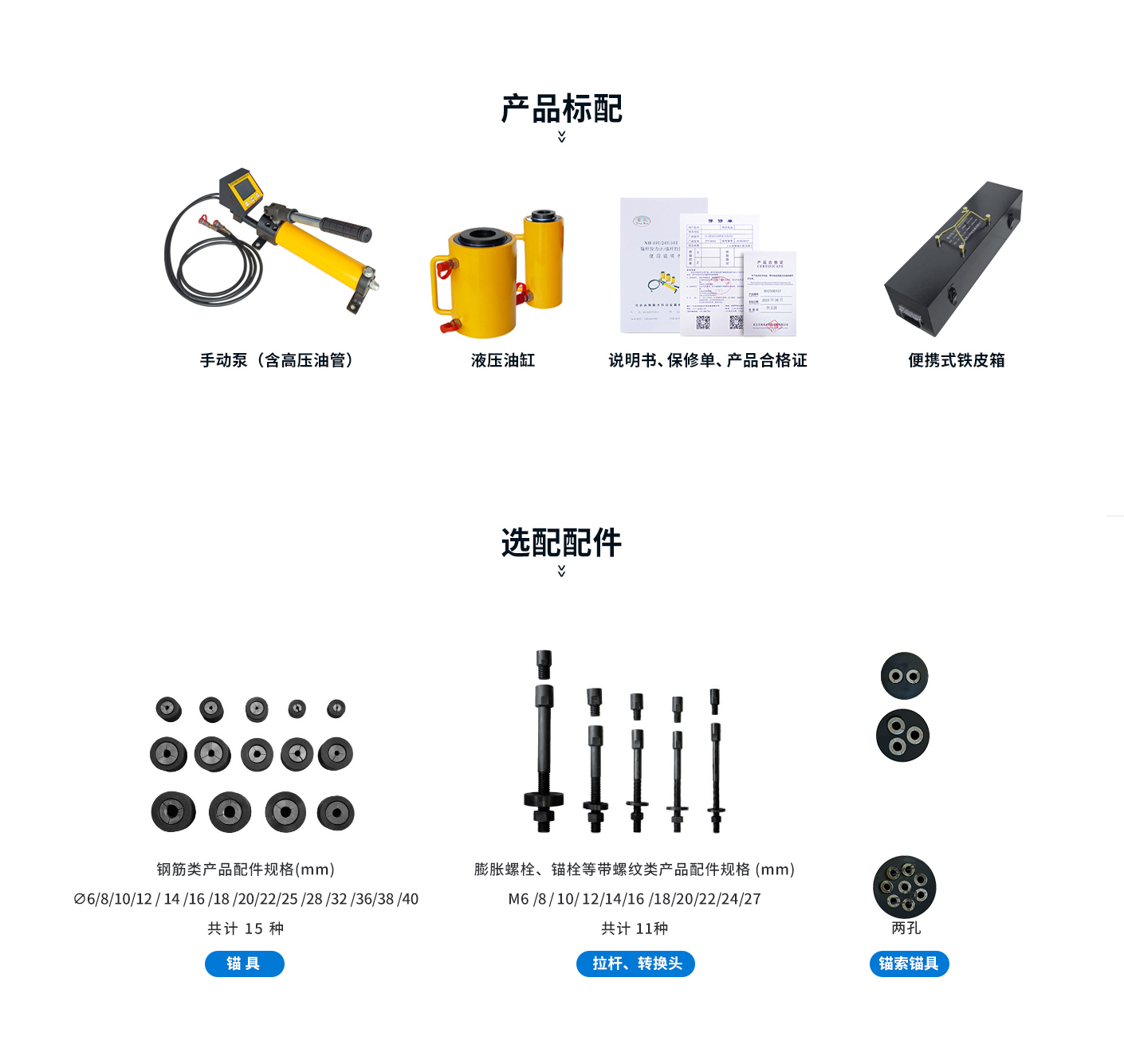

| 實驗儀器設備裝箱單 | |||||
| 序號 | 名稱 | 數量 | 序號 | 名稱 | 數量 |
| 1 | 中空液壓缸 | 1個 | 2 | 手動泵 | 1臺 |
| 3 | 說明書 | 1份 | 4 | 保修卡 | 1份 |
| 5 | 合格證 | 1份 | 6 | 便攜箱 | 1個 |
| 可選配件:錨具、拉桿、轉換接頭 | |||||
