產品介紹

1.用途和特點

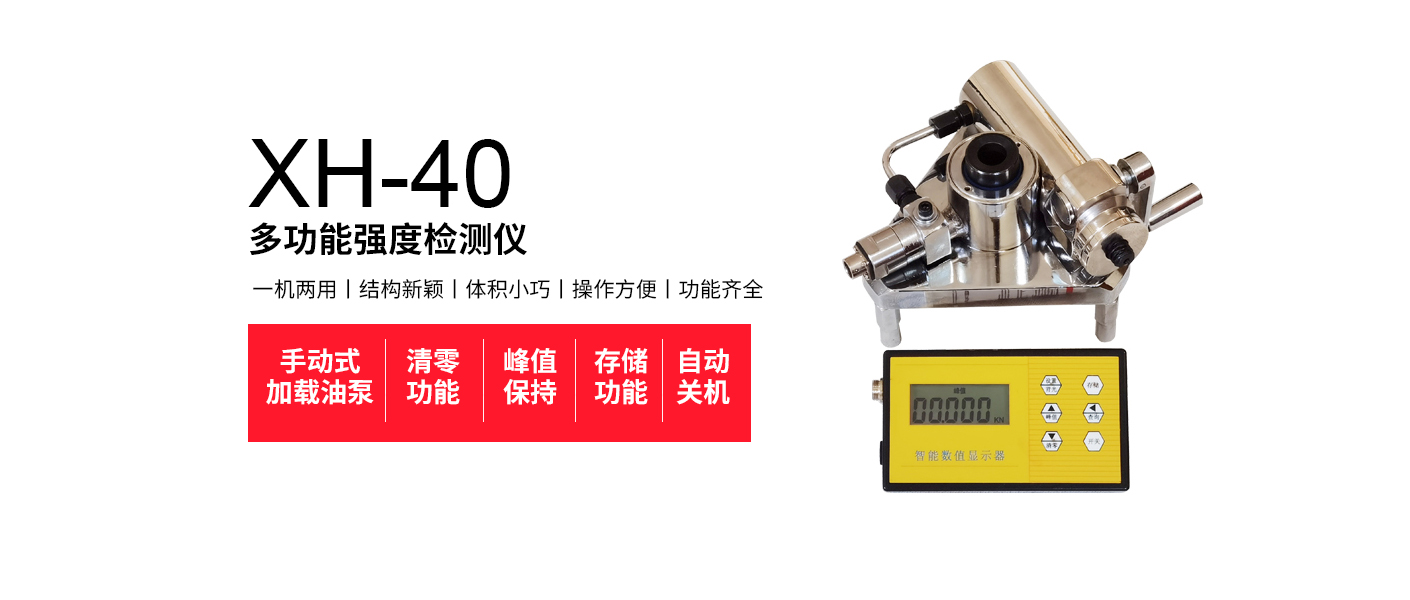

XH-40型多功能強度檢測儀用于檢驗建筑工程飾面磚、馬賽克與墻體或地面的粘結強度及混凝土強度。

XH-40型多功能強度檢測儀是一臺小型液壓測力裝置，檢測飾面磚粘結強度時，通過三點反力支撐對飾面磚粘結材料產生拉力，檢測混凝土是利用后裝拔出法原理，通過測定拔出置于混凝土內錨固體所需的力來計算混凝土強度。該儀器由穿心式千斤頂、手搖泵、三角底盤及測力裝置等部件組成，具有一機兩用、結構新穎、體積小巧、操作方便、功能齊全等特點。

XH-40型多功能強度檢測儀油泵采用手動方式加載，驅動力矩小、搖向舒適合理、加載連續均勻。儀表采用單片機為核心智能數據處理器，機內電池可充電，具有全數字顯示、自動清零（可消除液壓系統內磨擦力造成的測量誤差)、峰值保持選擇、可存儲50條數據及超量程顯示等功能。

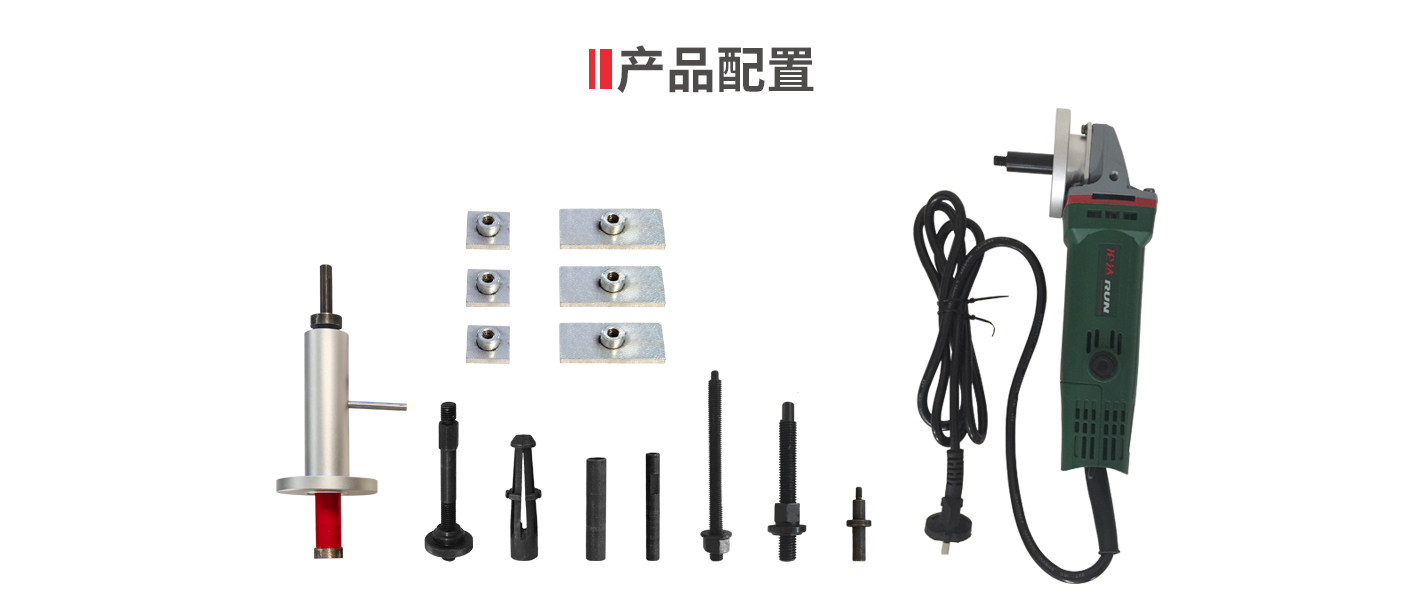

本產品附件主要有：

⑴ 標準塊 40 X 40 X 8 (mm) 及 95 X 45 X 8 (mm) 各 3 塊；

⑵ 標準塊拉桿及螺母；

⑶ 檢測混凝土強度用錨具1套，共6件；

⑷ 電動磨槽機1套；打孔機1件；工具箱1個；

2.主要技術參數

測量范圍 0-40 KN

底盤內徑 120mm

數顯分辨率 0.001KN/.0001Mpa

示值誤差 ≤±2%F.S

質量（主機） 3.2Kg

3.符合標準：

CECS 69-2011《拔出法檢測混凝土強度技術規程》
JGJ126-2015《外墻飾面磚工程施工及驗收規程》
GB50550-2010《建筑結構加固工程施工質量驗收規范》
JGJ110-2017《建筑工程飾面磚粘結強度檢驗標準》


產品參數
序號	技術名稱	參數	序號	技術名稱	參數
1	檢測儀最大拔出力	40 KN	2	底盤支點內徑	120mm
3	數顯分辨率	0.001KN	4	示值誤差	≤±2%F.S
5	質量（主機）	3.2Kg

實驗儀器設備裝箱單
序號	名稱	數量	序號	名稱	數量
1	標準塊 40 X 40 X 8 (mm)	3 塊	2	95 X 45 X 8 (mm)	3 塊
3	標準塊拉桿	1根	4	螺母	1個
5	錨具1套	6件	6	電動磨槽機	1套
7	打孔機	1件	8	說明書	1份
9	合格證	1份
