產品介紹

一、產品概述

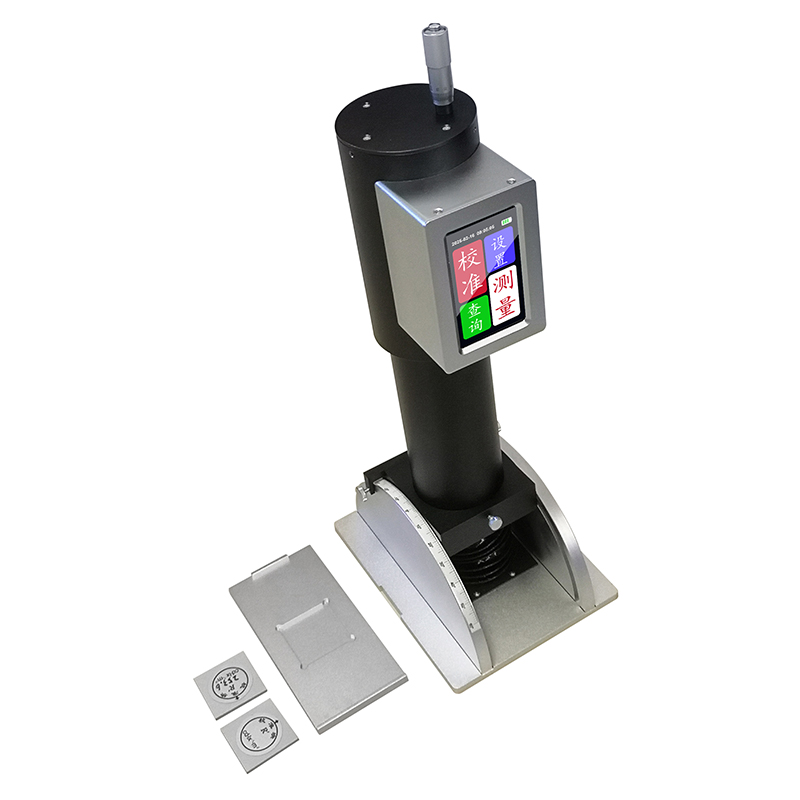

ZTT-101A多角度逆反射標志測量?jī)x是用來測量交通標識材料逆反射系數（R′）的專用儀器。適用于材料生產單位、質量監督部門、工程施工和監理單位等對逆反射標識材料的質量控制和檢測。該儀器的設計符合國際標準ISO 3864（1984）和國際照明委員會（CIE）NO.54技術規范的規定，并參照其它國家有關標準：如美國ASTM E808-01《逆反射描述標準》、ASTM E809-00《逆反射器光學性能的測量》、ASTM E810-00《反光膜逆反射系數測試方法》；德國DIN 67520-1994等。儀器性能符合我國交通行業標準JT/T612-2004《逆反射測量?jī)x》的規定，滿足我國 國家標準GB/T18833-2012《公路交通標志反光膜》規定的測量要求。

應用領域：用于檢測交通標志標牌、反光膜、輪廓標、反光服飾（反光背心、反光校服、森林防火服）等反光材料的逆反射系數。

★ 觀測角和入射角，可任意定制角度

二、符合標準

符合我國國家及交通行業標準

GB/T26377-2010《逆反射測量?jī)x》

GB/T18833-2002《道路交通反光膜》

GB/T 24970-2020《輪廓標》

GB 20653-2020《職業用高可視性警示服》附錄C 附錄D

GB/T 33536-2017《防護服裝森林防火服》

GB/T 38046-2019《汽車乘員反光背心》

GB/T-28468-2012《中小學生交通安全反光校服》

GA 446-2003《警服反光背心》

JJG (交通) 059-2004《逆反射測量?jī)x檢定規程》

JTT 690-2022《逆反射體光度性能測量方法》

同時該儀器的設計符合國際標準ISO 3864（1984）和國際照明委員會（CIE）NO.54技術規范的規定，并參照其它國家有關標準：

ASTM E808-01《逆反射描述標準》

ASTM E809-00《逆反射器光學性能的測量》

ASTM E810-00《反光膜逆反射系數測試方法》

德國DIN 67520-1994等。

三、技術指標

1. 觀測角（α）：0o～2.0o范圍內連續可調，讀數精度為0.002o；

2. 入射角（β）：-45o～+45o范圍內連續可調，讀數分度為1o；

3. 光源色溫：2856K（即標準A光源）；

4. 探測器：硅二極管，經濾光器修正后符合CIE標準光度觀察者光譜光視效率V（λ）的要求；

5. 探測器孔徑對試樣的張角：12′；

6. 逆反射系數測量范圍：0～3000cd·lx-1；

7. 分辨率：0.1 cd·lx-1；

8. 供電：鋰電池供電，連續工作時間48h。

9. 可一次校準12對角度

10. 數據儲存 : 10000條測試信息

11. 屏幕 : 4.5" 854x480 (觸摸屏)

12. 存儲方式:TF存儲卡

13. 充電方式: 220V AC 50HZ； DC8.4V

14. 電源供應 : 鋰電（6600mah）

15. 使用溫度 : -10°C ~ +40°C

16. 儲藏溫度: -30°C ~ +75°C

17. 操作濕度 : 10 ~ 90%，無結露

18. 2種菜單模式：中英雙語，可任意切換

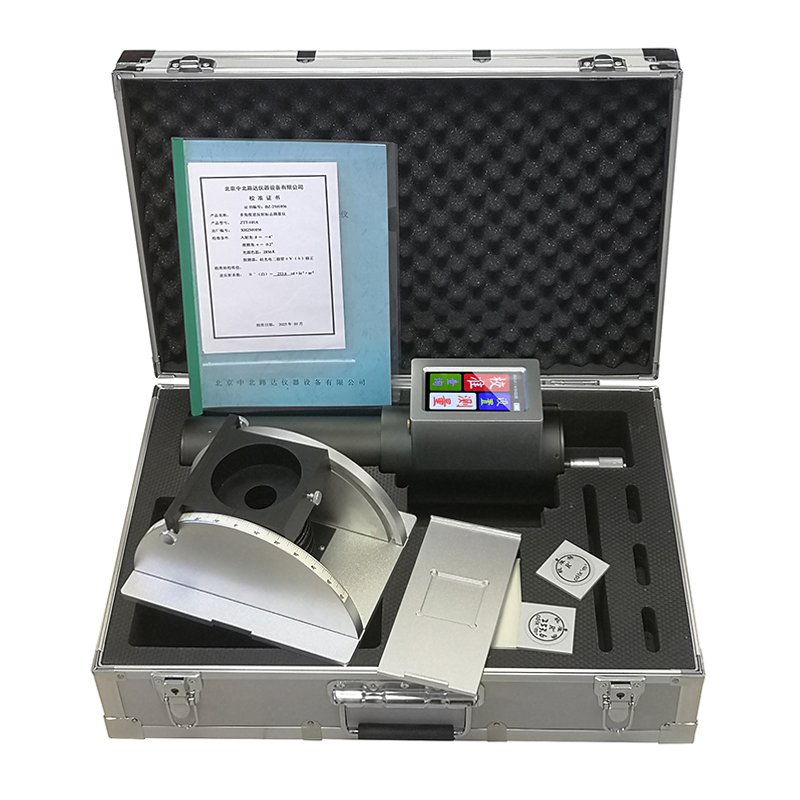

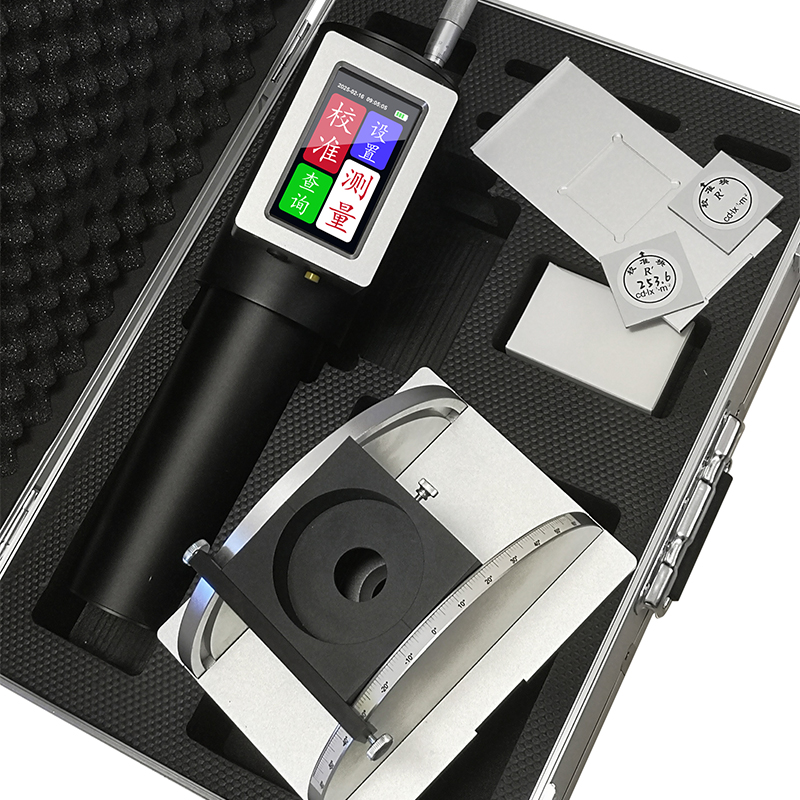

三、裝箱清單

1	光學檢測頭	壹臺

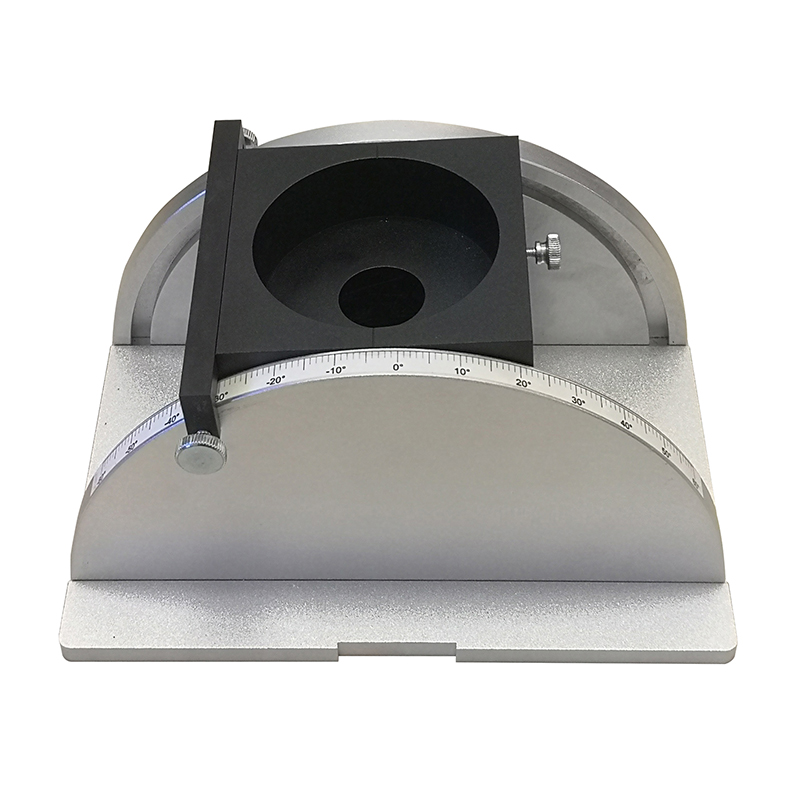

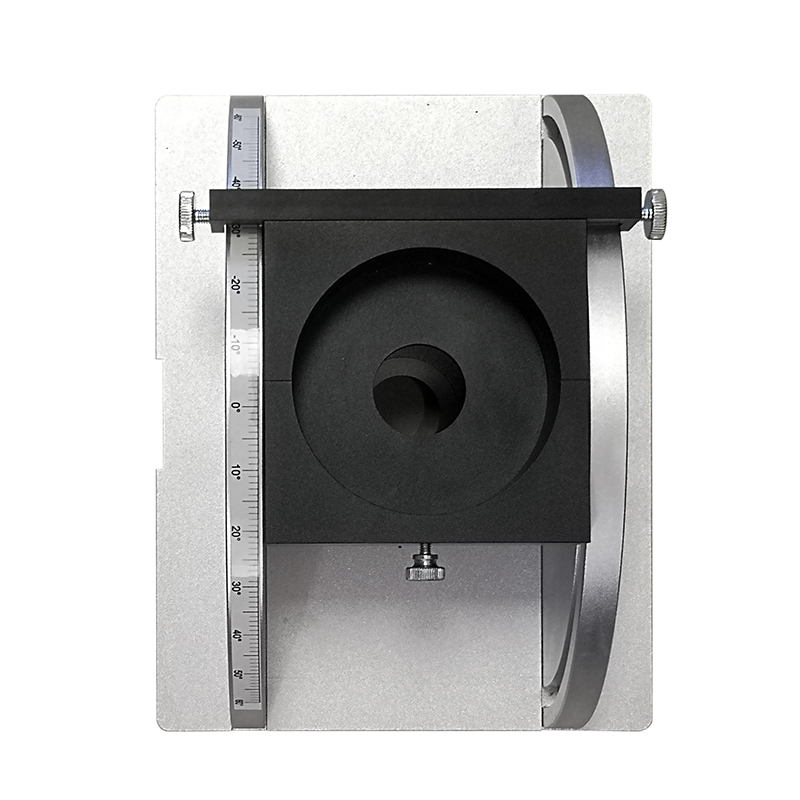

2	入射角（β）調節器	壹臺
3	測量顯示儀	壹臺
4	校準板（黑，白各一塊）	壹套
5	充電器	壹個
6	使用說明書	壹份
7	產品生產合格證，保修卡	各壹份

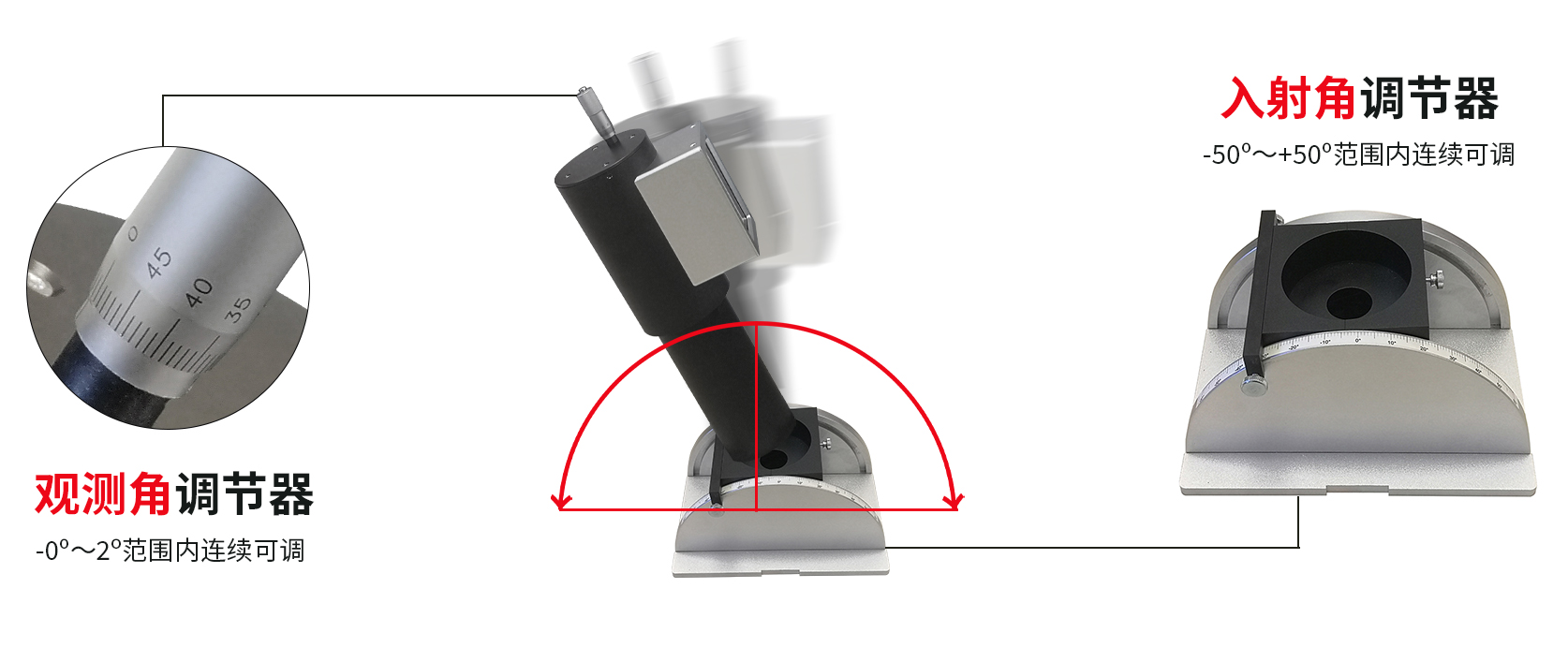

結構圖[綜合] 拷貝.jpg

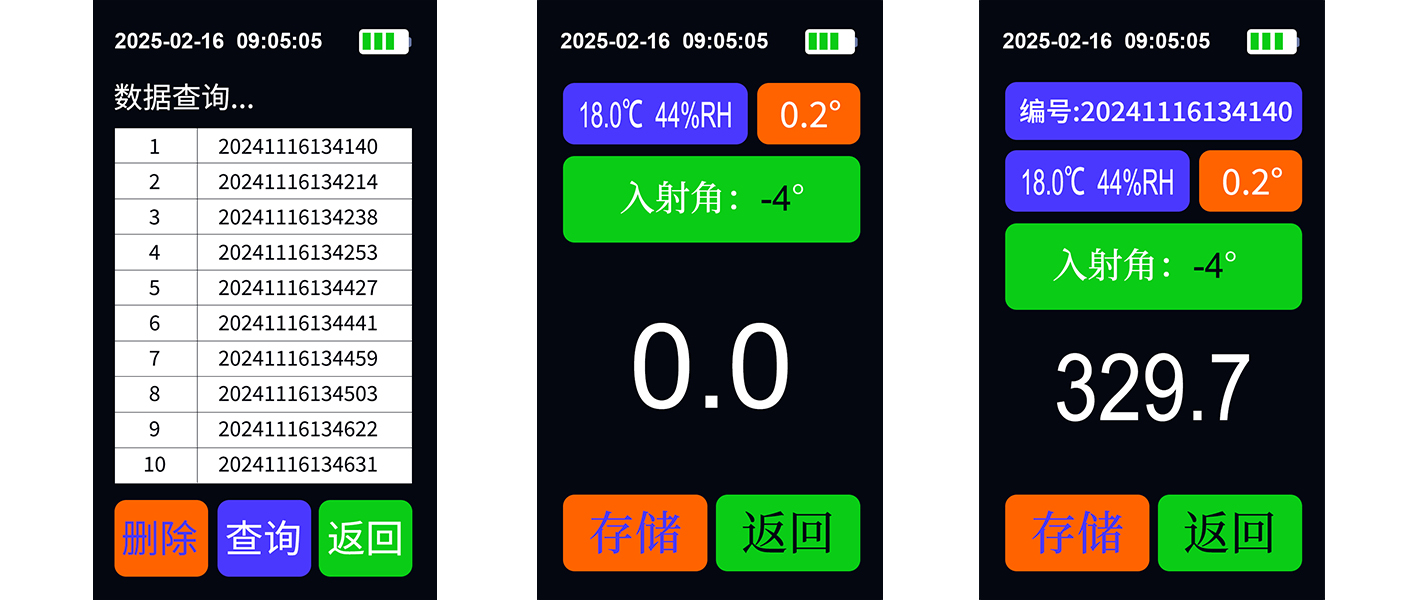

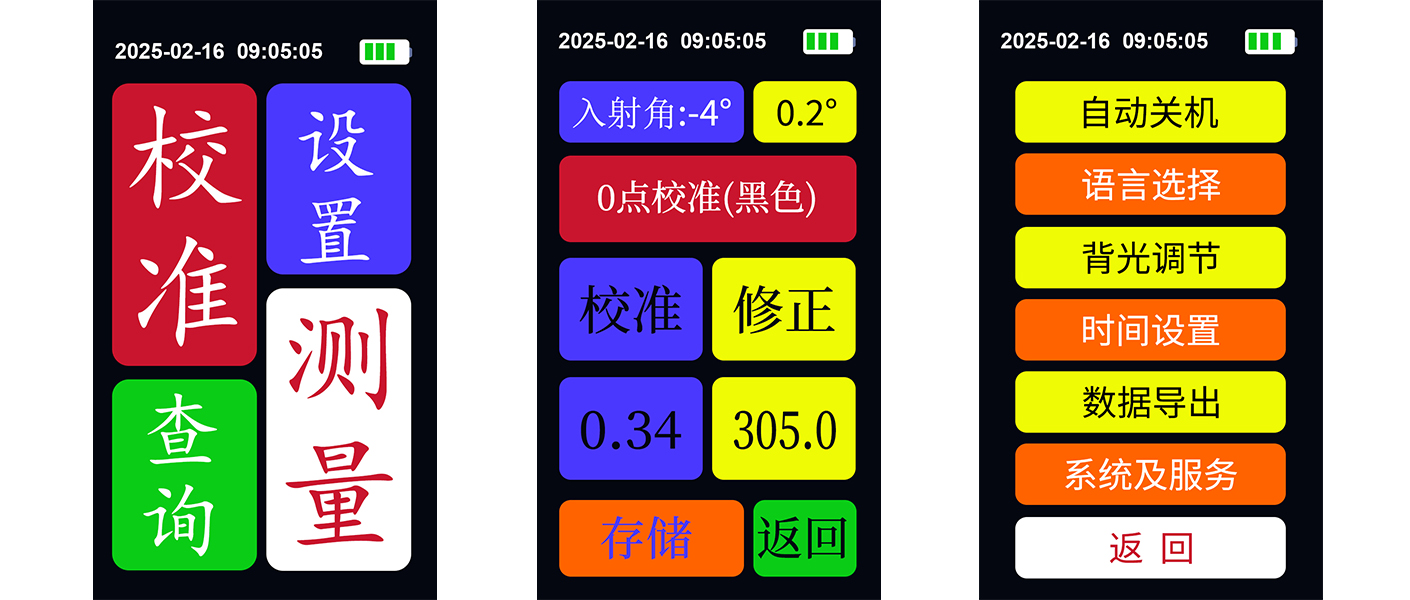

1410-1 拷貝.jpg

序號	技術名稱	參數	序號	技術名稱	參數
1	觀測角(α)	0.2o～2.0o范圍內連續可調，讀數精度為0.002o	2	入射角（β）	-45o～+45o范圍內連續可調，讀數分度為1o
3	光源色溫	2856K（即標準A光源）	4	探測器	硅二極管，經濾光器修正后符合CIE標準光度觀察者光譜光視效率V（λ）的要求
5	探測器孔徑對試樣的張角	12′	6	逆反射系數測量范圍	0～9999cd·lx^-1·m^-2
7	分辨率	0.1cd·lx^-1·m^-2	8	供電	鋰電池供電，連續工作時間30h以上，可內室外測量
9	一次校準(最多)	9對角度	10	數據儲存	10000條測試信息
11	屏幕 :	4.5" 854x480 (觸摸屏)	12	電腦連接方式:	TF存儲卡
13	充電方式:	220V AC 50HZ； DC8.4V	14	電源供應	鋰電（6600mah）
15	使用溫度	-15°C ~ +50°C	16	儲藏溫度	-30°C ~ +75°C
17	操作濕度	10 ~ 90%，無結露

產品清單
序號	品名	數量	序號	品名	數量
1	光學檢測頭	壹臺	2	入射角（β）調節器	壹套
3	測量顯示儀	壹臺	4	校準板（黑，白各一塊）	壹套
5	充電器	壹個	6	光源電纜	壹條
7	探測器電纜	壹條	8	使用說明書	壹份
9	產品生產合格證，保修卡	各壹份	10	校準證書（應不同用戶要求配置）	壹份
